Dünnschliffe anfertigen mit dem SystemAbele®
Für Mineralogie, Petrologie, Petrografie, Paläontologie, Archäologie, Dendrochronologie, Zahnmedizin, GFK, CFK, Kunststoffe, Denkmalschutz, Restauration, Medizin, Baustoffprüfung, Pharmazie, Biologie, Qualitätssicherung
Funktionsprinzip
Kurz und bündig:
Probe zurichten, einseitig auf einem Diamantring anschleifen und polieren.
Auf Objektträger aufkleben.

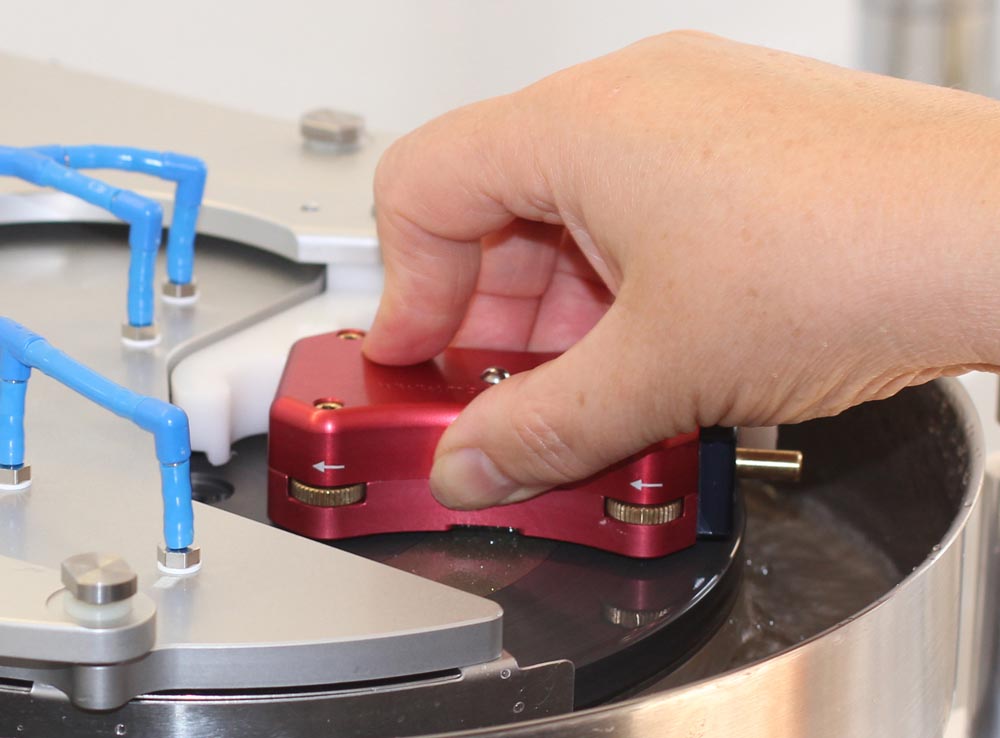

Wir halten die Dünnschliffmaus mit der darunter angesaugten Probe auf einen rotierenden Diamantring oder bewegen sie über eine Schleiffläche. Sobald die gewünschte Schliffdicke erreicht ist, gleiten die Anschläge der Dünnschliffmaus über die speziellen ultraharten High-Tech-Gleitflächen und verhindern dadurch, dass die Probe dünner geschliffen wird als erwünscht oder gar verloren geht.
Eventuell wiederholen mit feinerer Scheibe für noch dünneren Schliff ! Das war’s !
Anfertigung eines Dünnschliffs
1

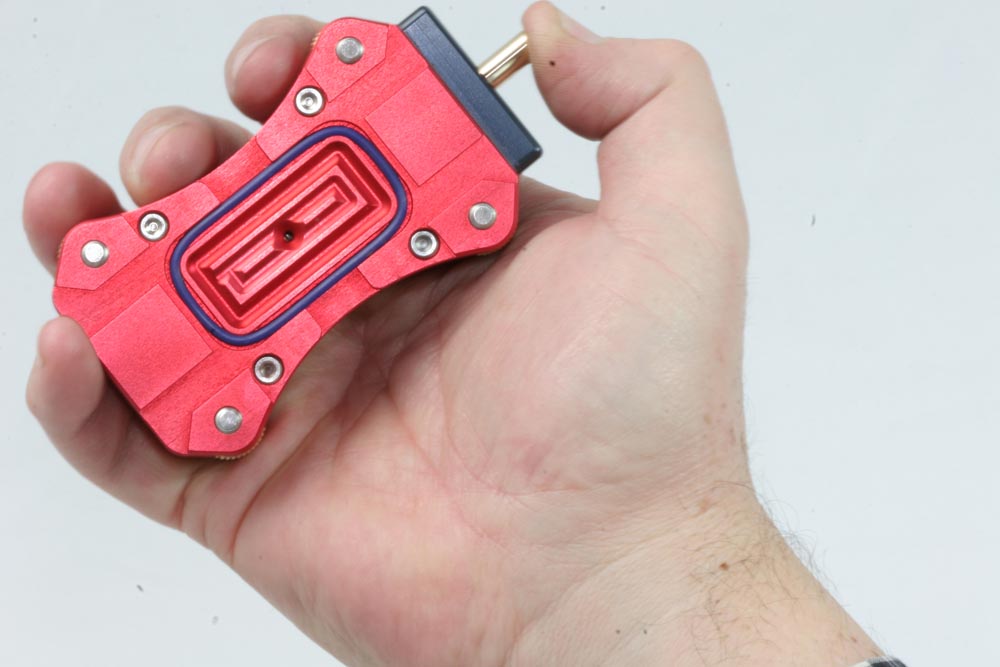

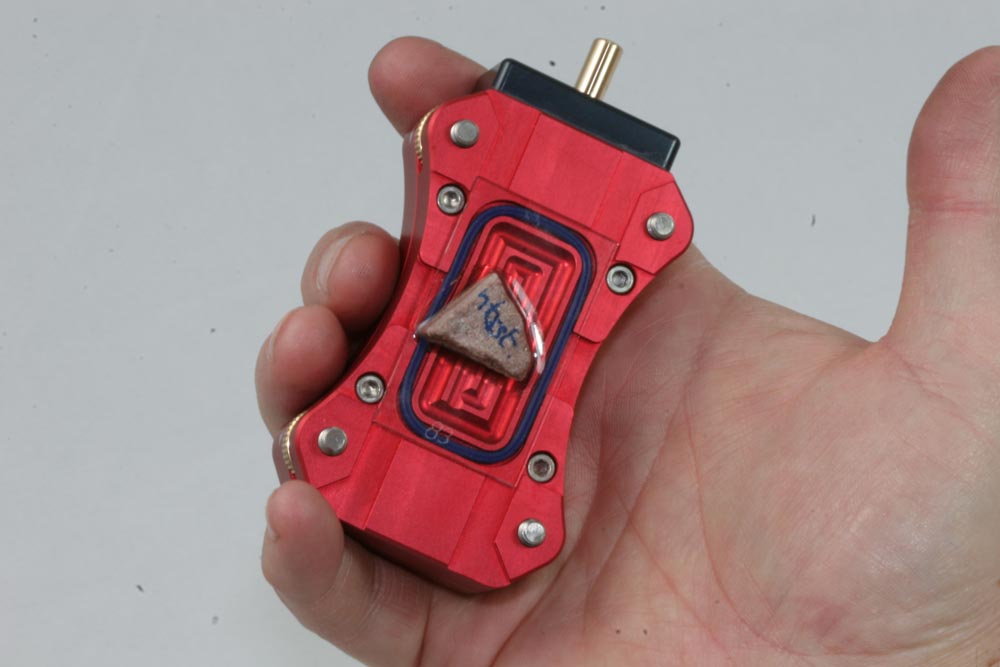

Dünnschliffmaus in die Hand nehmen wie gezeigt.
2

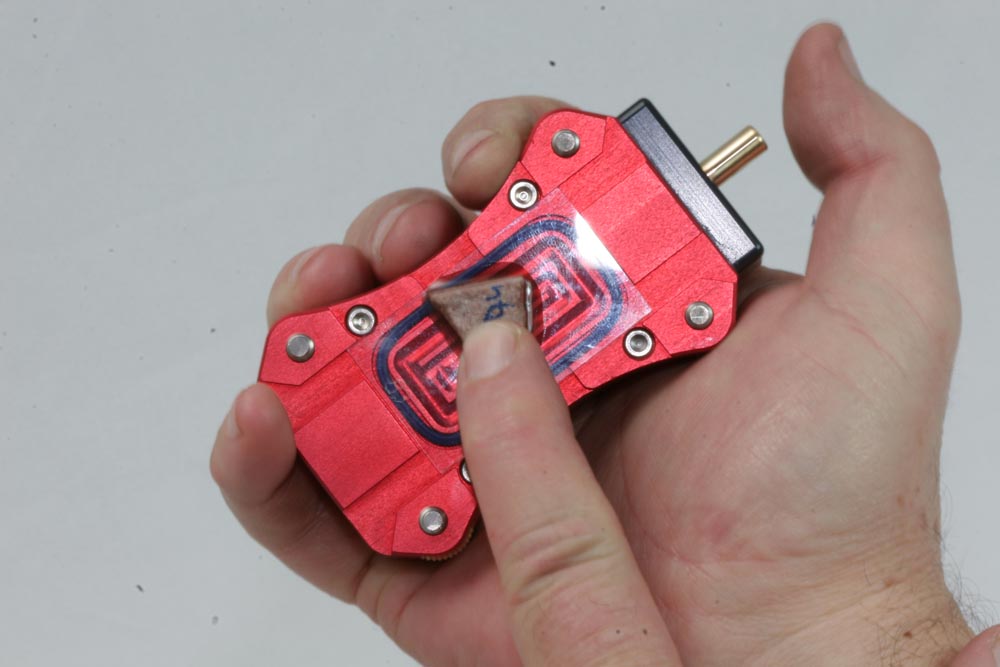

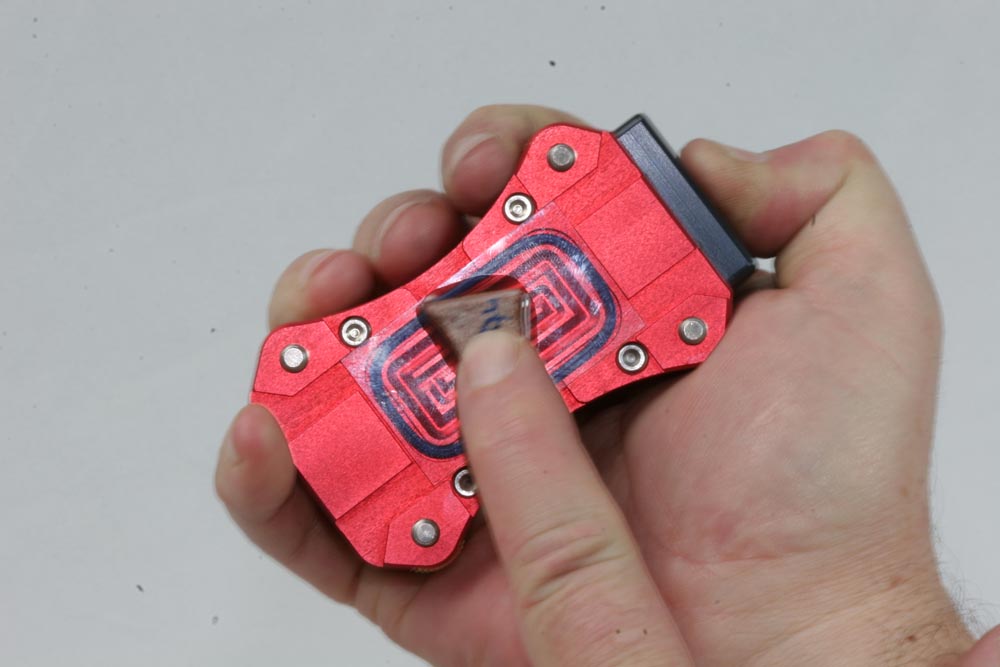

Objektträger positionieren und Druckknopf ganz eindrücken.
3
Objektträger festhalten und Knopf loslassen.
4
Nun hält der Objektträger bombenfest.
5

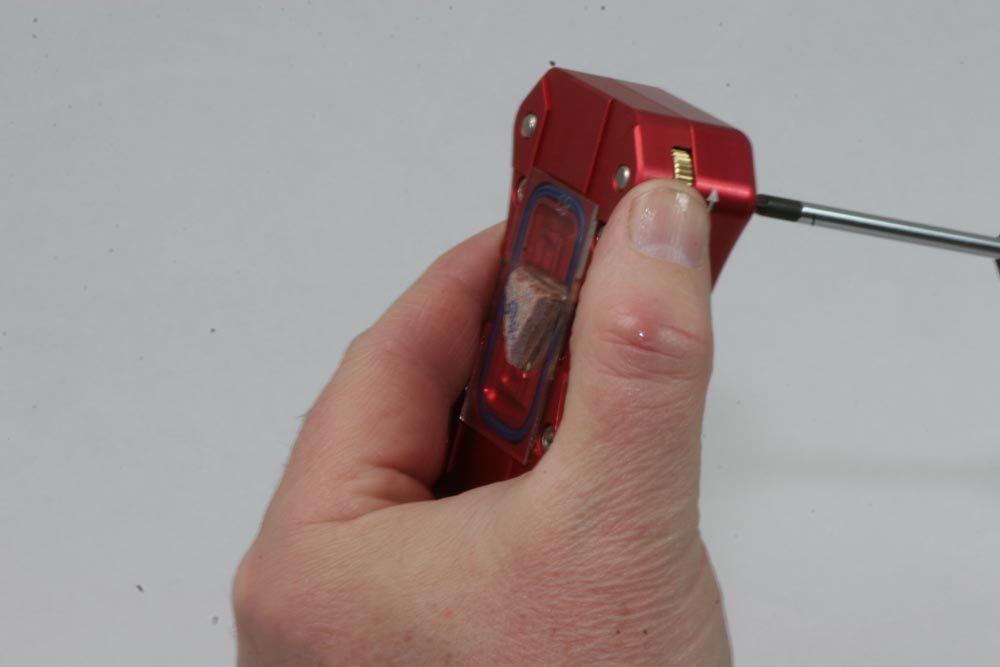

Alle vier Anschläge ganz zurückdrehen.
6
Alle Anschläge sind jetzt bündig zur Unterseite der Dünnschliffmaus.
7

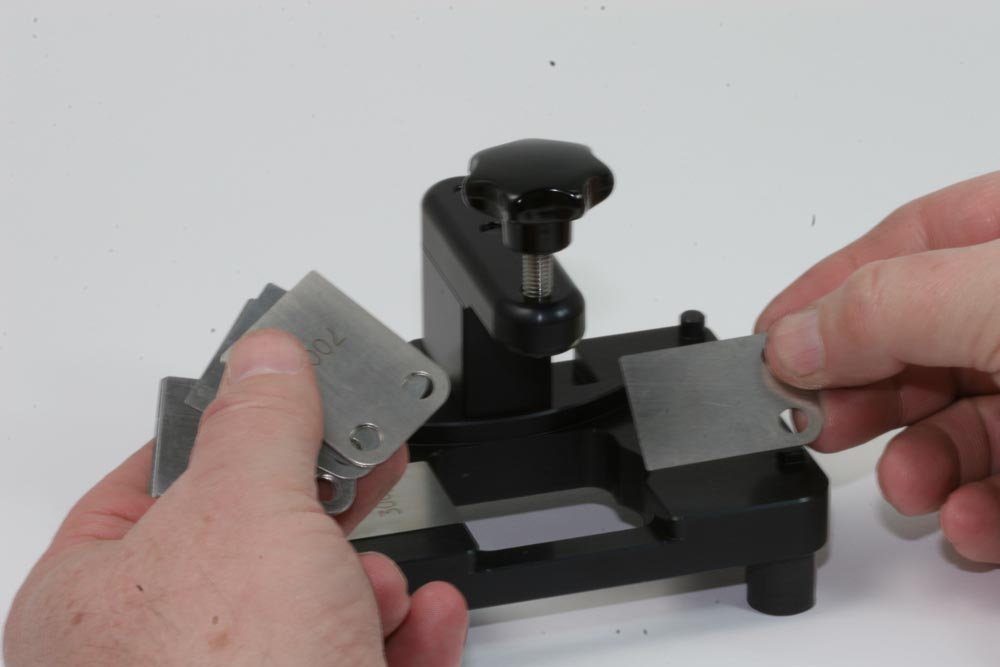

Gewünschte Maßbleche aussuchen und einlegen.
8

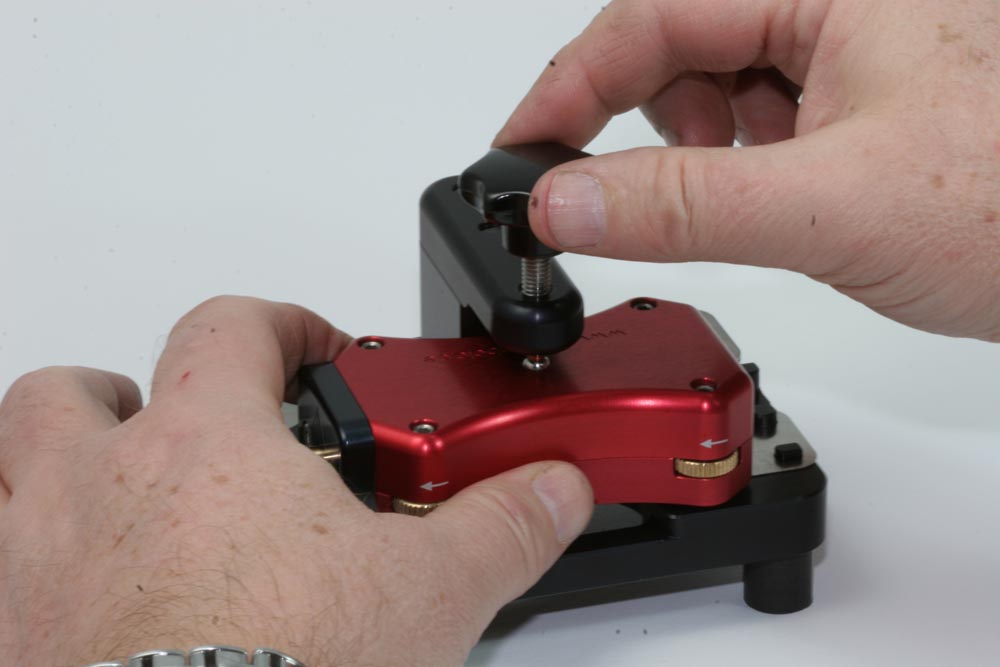

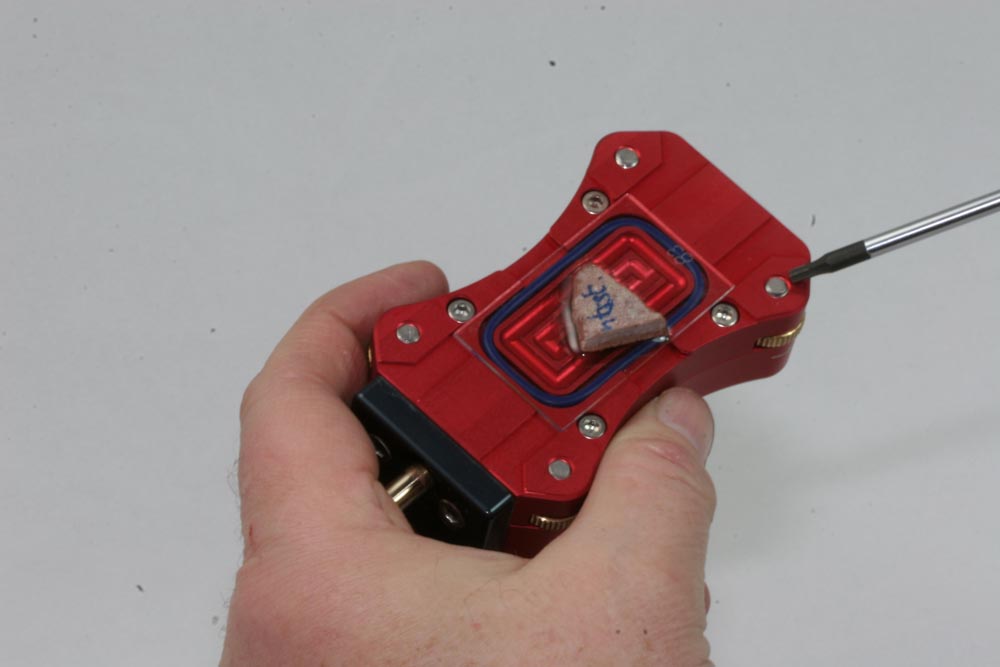

Dünnschliffmaus positionieren, Andrückschraube anziehen.
9

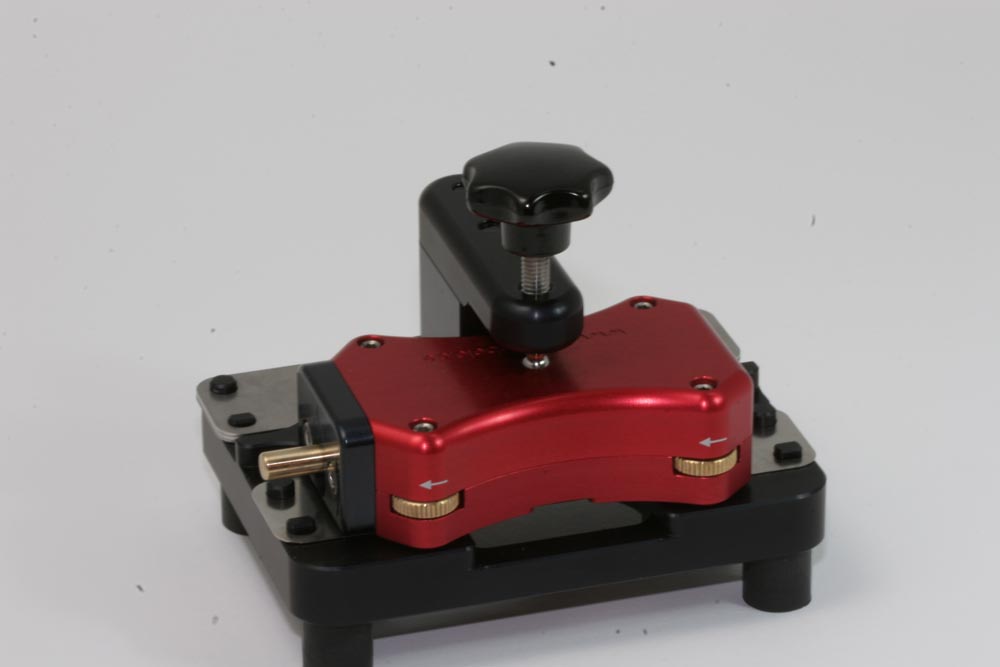

Der Objektträger liegt nun beidseitig auf den Maßblechen.
10

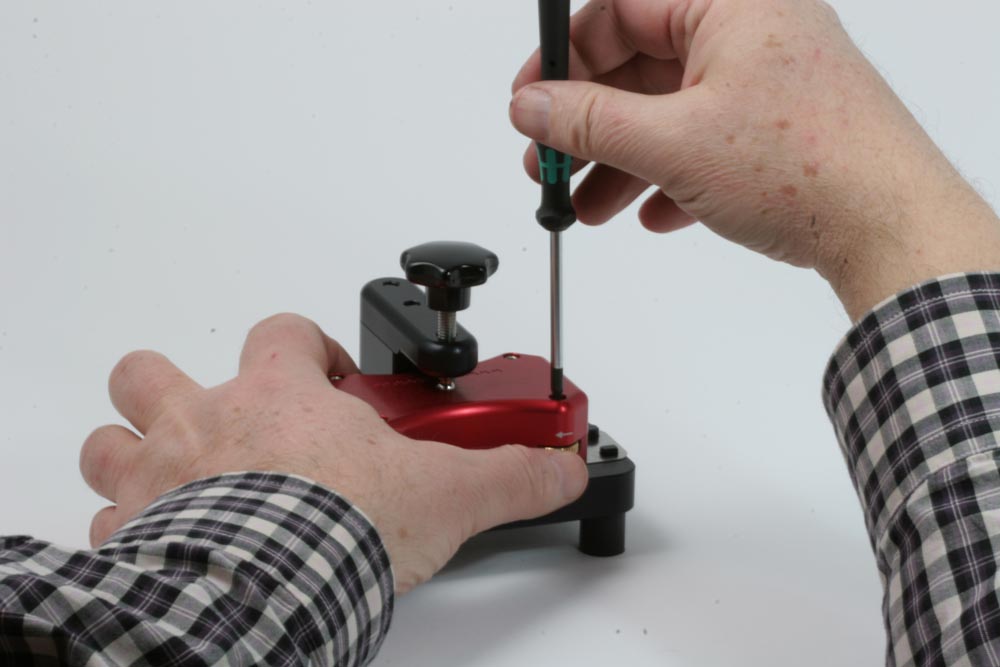

Anschläge sanft nach unten drehen, bis sie auf der Unterlage aufstehen und dann in dieser Stellung fixieren. Die Anschläge überragen jetzt den Objektträger genau um die gewünschte Dicke des Dünnschliffes.
11
Schleifen, bis die Anschläge ein weiteres Schleifen verhindern.
12

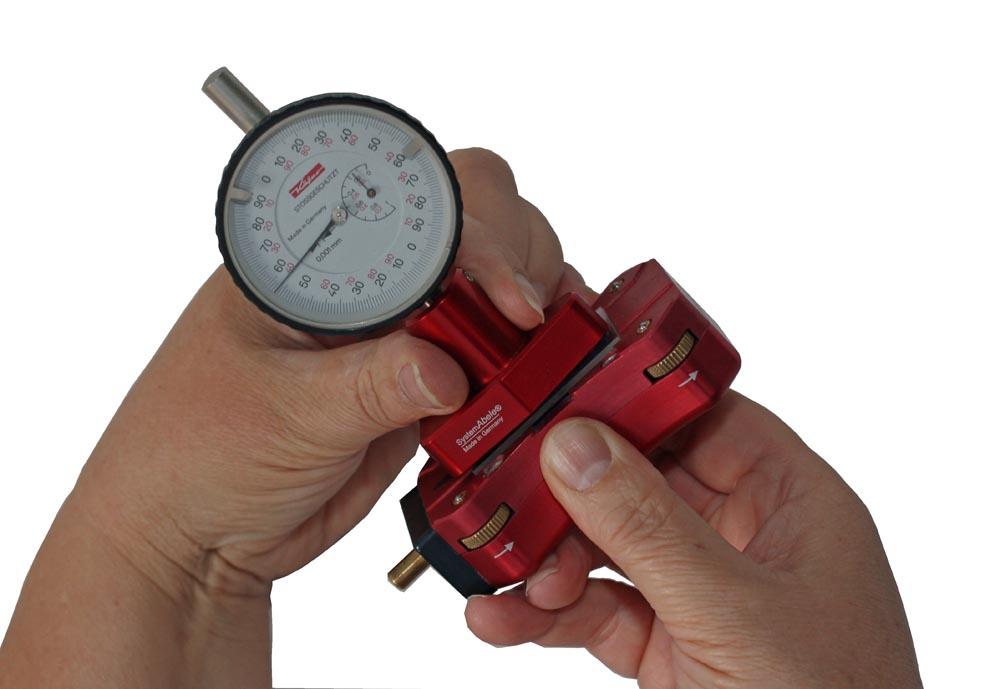

Mit dem Messgerät kann die Schliffdicke zwischendurch kontrolliert werden.
13

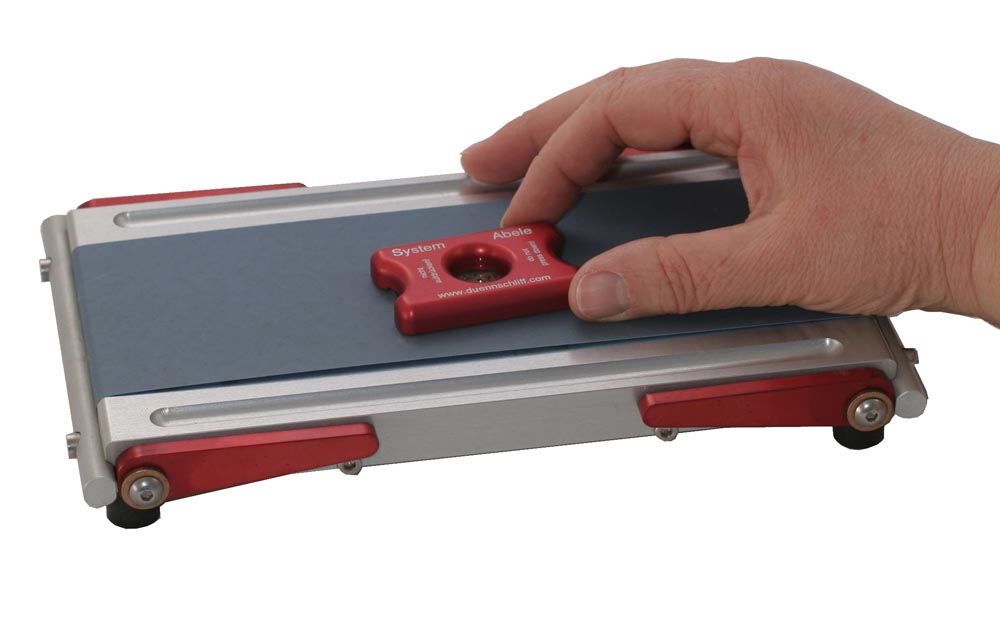

Den Dünnschliff eventuell auf der Polierplatte nachpolieren.
14

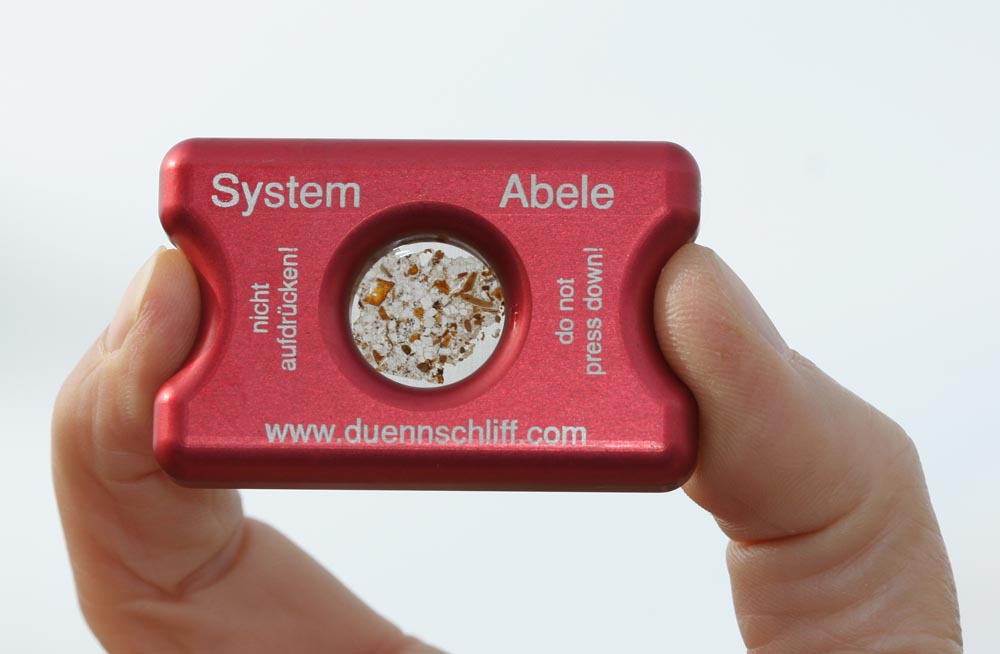

Durch die Öffnung der Poliermaus kann die Transparenz der Probe beurteilt werden.
