Dünnschliffe anfertigen mit dem SystemAbele®

geht schneller, ist sicherer, ergibt Dünnschliffe

in höchster Qualität

und ist kosteneffizient

Dünnschliff-Anleitung und Tipps:

Anfertigung eines Dünnschliffs

Um einen Dünnschliff anzufertigen, gehen Sie bitte so vor:

1
Dünnschliffmaus System Abele

Dünnschliffmaus in die Hand nehmen wie gezeigt.

2

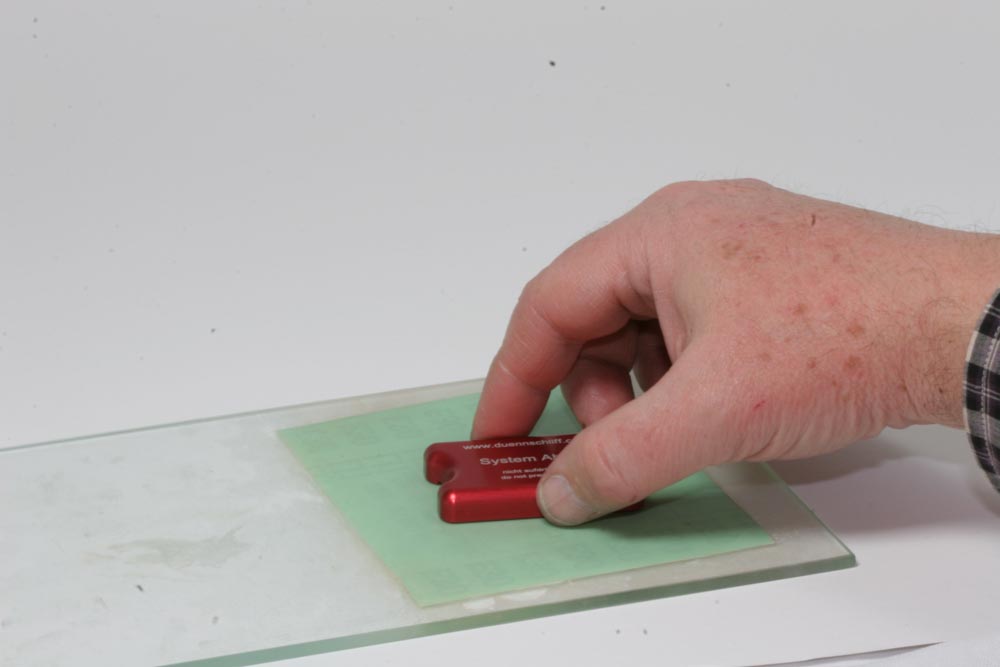

Dünnschliffmaus mit Objektträger

Objektträger durch hin und herschieben zwischen den Begrenzungen positionieren und Druckknopf ganz eindrücken und gedrükt halten.

Durch vorherige mehrmalige Betätigung des Druckknopfes unter Wasser oder unter einem Wasserstrahl wird der Saugkolben ganz mit Wasser gefüllt.

Mit dem Saugmedium Wasser anstatt Luft hält der Objektträger noch besser.

3

Objektträger festhalten und Knopf loslassen.

4

Nun hält der Objektträger bombenfest.

5

Die Messing-Kontermutter lösen und leicht hin- und herdrehen, so dass sich der Abstandshalter frei bewegen lässt.

Dabei alle Abstandshalter ganz zurückdrehen, KEINE GEWALT ANWENDEN.

6

Alle Abstandshalter sind jetzt bündig zur Unterseite der Dünnschliffmaus.

7
Einstellstation System Abele

Zur gewünschten Schliffdicke passende Maßbleche aussuchen und beidseitig je eines einlegen.

Die Maßbleche sind entsprechend beschriftet.

8
Einstellstation mit Dünnschliffmaus

Andrückschraube der Einstellstation etwas nach oben drehen, Dünnschliffmaus positionieren, Andrückschraube nur mäßig anziehen.

9

Kontrollieren ob die Dünnschliffmaus richtig in der Einstellstation steht.

Die Andrückschraube muss genau auf die Edelstahlkugel auf der Oberseite der Dünnschliffmaus drücken.

10

Alle vier Abstandshalter mit Gefühl nach unten drehen, bis sie leicht auf die Fläche der Einstellstation drücken. Dabei die Messing-Kontermutter hin- und herdrehen, so dass sich der jeweilige Abstandshalter frei drehen lässt.

Die Stellung der Abstandshalter sofort mit den Messing-Kontermutter IN PFEILRICHTUNG kontern, so dass sich die Abstandshalter nicht mehr verdrehen können. Die Abstandshalter überragen den Objektträger jetzt genau um die gewünschte Schliffdicke.

11

Jetzt können Sie schleifen. Wenn die Abstandshalter ein weiteres Schleifen verhindern, ist der Dünnschliff fertig.

12

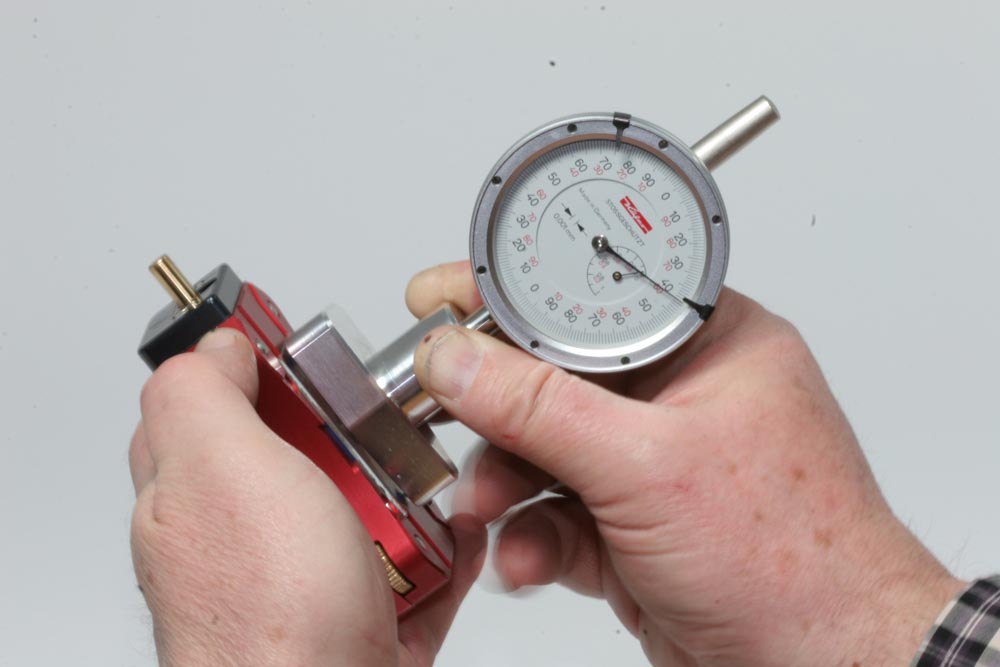

Dünnschliff-Messgerät System Abele

Mit dem Messgerät kann die Dicke des Schliffes während der Arbeit jederzeit in Sekundenschnelle absolut präzise kontrolliert werden.

13

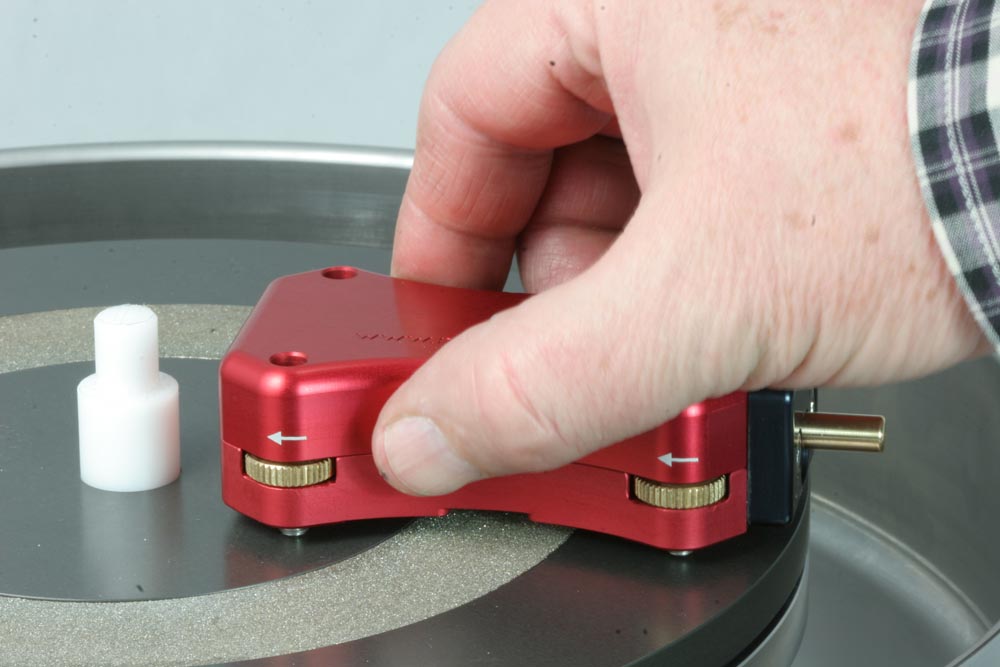

Dünnschliff-Poliermaus System Abele

Mit der kleinen Poliermaus kann dem Schliff fingerschonend, bequem und exakt eine Endpolitur auf beliebigem Schleifmedium verpasst werden.

Nur sehr locker andrücken um zu vermeiden, dass der Schliff keilförmig, uneben oder zu dünn wird. Kontrolle mit dem Messgerät schafft dabei absolute Sicherheit!
